led顯示屏高刷低灰的問題與顯示屏的芯片、驅動、控制等多個環節相關。小間距的低灰問題可能跟LED芯片低電流特性關系比較大，尤其是要做到低亮高輝的特性，主要原因是目前LED顯視屏的亮度比較亮！
一般各種室內顯示產品的亮度范圍：家用電視機的亮度范圍是350 cd/㎡-500 cd/㎡;DLP拼接墻的亮度范圍是250 cd/㎡-400 cd/㎡;液晶拼接墻的亮度范圍是450 cd/㎡-700 cd/㎡。因?yàn)槿祟惖难劬α炼鹊母兄窍鄬Φ?，所以采用不同發光技術的顯示器給人眼的亮度感知也會不同，所以LED室內顯示屏的亮度范圍控制在100 cd/㎡-300 cd/㎡的區間內，人眼的感覺是比較舒適的。

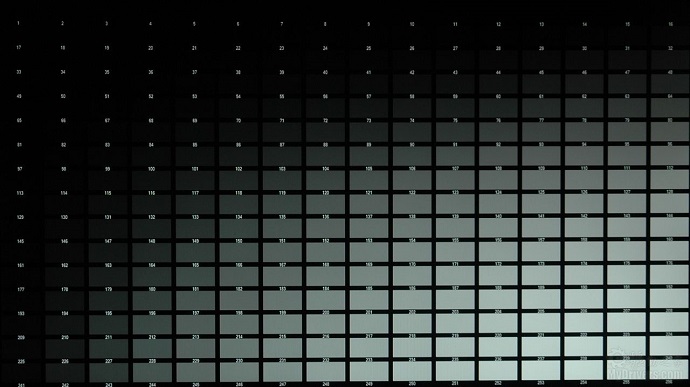

但是目前小間距led顯示屏的亮度降低到500 cd/㎡甚或有的從600 cd/㎡向下，畫面就已經開始出現了較為明顯的灰度損失現象，并且伴隨著亮度的進一步降低，灰度損失也越來越嚴重，而當亮度降低到200 cd/㎡以下時，大部分的顯示屏的灰度損失極大，畫質幾乎到了“不堪入目”的程度。因此，如果將標稱亮度大于1200 cd/㎡的小間距led顯示屏直接應用于室內環境，其結果只有兩個：要么就是高亮度損傷用戶的眼睛，要么就是降低亮度同時損失灰度損失畫質，而這兩者都不是用戶想要的結果。
綜合以上，顯示屏低灰問題與LED芯片的外延工藝還是有相關性的，主要是在芯片低電流的時候保持比較好的電流電壓與亮度的線性特性，這樣在發光層的設計上就會與照明用LED芯片有所不同，例如量子井?dāng)?shù)量會比較少，量子井的厚度會比較寬，當然這樣會損失在高電流操作下的亮度。
所以很多芯片廠會繼續縮小芯片尺寸，這樣芯片整體亮度也會相應的降低，但是這樣還是有一個極限。所以目前芯片廠為了性價比最大化，他們的做法是外延工藝因?yàn)闇p少發光層雖然降低了亮度但是可以縮短外延時間，芯片縮小尺寸到他們的工藝極限再降低亮度，這樣可以保持低電流的光電線性特性以滿足小間距客戶的需求。
當然如果外延工藝不變，未來要繼續縮小芯片尺寸，提高顯示屏芯片的性價比，倒裝結構會是最終解決的方案吧！
